أنواع مكثفات التبريد المستخدمة فى دوائر التبريد والتكييف .

وحدة التكثيف : يطلق اسم "وحدة التكثيف " على مجموعة الضاغط والمحرك والمكثف ومستقبل (خزان ) السائل ، المركبة جميعها على قاعدة واحدة .

          والمكثف هو أحد الأجزاء الأساسية لدائرة التبريد و الذى تتم فيه عملية التكثيف لأنه يسحب الحرارة من غاز وسيط التبريد تلك الحرارة التى امتصها وسيط التبريد فى المبخر بالإضافة للحرارة التى اكتسبها غاز وسيط التبريد أثناء ضغطه فى الضاغط فى شوط الضغط ، وعندما يتم تسليم هذه الحرارة المسحوبة من غاز وسيط التبريد للوسط المحيط فأنه يتكيف أى يتحول من غاز إلى سائل .

أنواع مكثفات التبريد المستخدمة فى التبريد والتكييف :

1. المكثفات المبردة بالهواء .    (Air- cooled Condensers)

2.   المكثفات المبردة بالماء  .(Water- cooled Condensers)

3. المكثفات التبخيرية.          (Evaporative – Condensers)

أولاً : المكثفات المبردة بالهواء .( Air- cooled Condensers)

          المكثفات المبردة بالهواء يطلق عليها اسم المكثفات الهوائية لأن الحرارة التى يتم سحبها من بخار وسيط التبريد ليتحول إلى سائل تنتقل إلى الهواء من خلال جدران مواسير

المكثف – أى أن الهواء هو الذى يقوم بتبريد بخار وسيط التبريد الساخن بداخل المكثف.

التركيب :

            تتركب المكثفات التى تبرد بالهواء من مواسير مزودة بأسطح ثانوية عبارة عن أسلاك (زعانف) لزيادة فعالية الانتقال الحراري .  وتصنع تلك المكثفات عادة من مواسير نحاس وأحياناً قليلة من مواسير ألومنيوم وتصنع الزعانف المركبة على هذه المواسير من الألومنيوم أو النحاس . أما إذا كان وسيط التبريد المستخدمة هو الأمونيا فتصنع المكثفات من المواسير من الصلب الذى لا يصدأ والزعانف من الألومنيوم .

سريان وسيط التبريد فى المكثف :

          إن الجاذبية الأرضية تساعد وسيط التبريد على السريان داخل المكثف ولذلك نجد أن مدخل غاز وسيط التبريد القادم من الضاغط يكون فى أعلى بينما يكون مخرج سائل وسيط التبريد المتكثف عند القاع .

الاستخدام :

 تستخدم المكثفات المبردة بالهواء فى الآتي :

1- المنشآت الأرضية .

 2- منظومات النقل الجوي .

3- المناطق الصحراوية والمناطق التى لا يتوافر فيها الماء.

    وتنقسم المكثفات المبردة بالهواء إلى نوعين هما

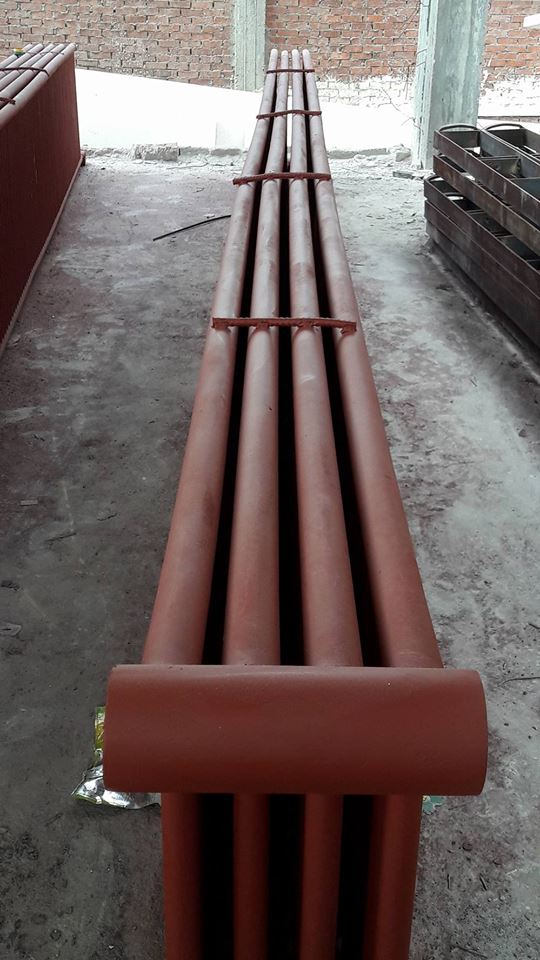

 أ)المكثفات المبردة بالهواء طبيعياً

    التركيب

            تتركب المكثفات التى تبرد بالهواء الطبيعي من مواسير مزودة بأسطح ثانوية عبارة عن أسلاك (زعانف) لزيادة فعالية الانتقال الحراري .   وتصنع تلك المكثفات عادة من مواسير نحاس وأحياناً قليلة من مواسير ألومنيوم وتصنع الزعانف المركبة على هذه المواسير من الألومنيوم أو النحاس . أما إذا كان وسيط التبريد المستخدمة هو الأمونيا فتصنع المكثفات من المواسير من الصلب الذى لا يصدأ والزعانف من الألومنيوم .

  نظرية العمل :

          يدخل غاز مركب التبريد إلى المكثف ذو ضغط ودرجة حرارة مرتفعتين فيقوم الهواء الطبيعي الملامس المكثف بعمل تبادل حراري بين الهواء البارد المحيط والغاز الذي درجة حرارة مرتفعة فيتحول الغاز إلى سائل عن طريق فقد حرارة فى الهواء المحيط بالمكثف .

ب)- المكثفات المبردة بالهواء الجبري

    التركيب

          هو عبارة عن مواسير من النحاس مزعنفة موضوع عليها مروحة لزيادة عملية التبريد للسطح المعرض للتبريد .

    نظرية العمل

          يدخل غاز وسيط التبريد للمكثف الذى يبرد بالهواء الجبري ذو ضغط ودرجة حرارة مرتفعتين فتقوم المروحة بدفع كمية من الهواء على ملف المواسير للمكثف فتعمل على جعل غاز مركب التبريد يفقد حرارة خلال الهواء المار على المواسير وبذلك يتحول الغاز إلى سائل تحت تأثير دفع الهواء الجبري على المواسير .

الصيانة للمكثفات الهوائية

    عند أجراء عملية الصيانة للمكثفات الهوائية يجب مراعاة الآتي :

1. تنظيف أسطح مواسير المكثف وكذلك تنظيف الزعانف .

2. الحرص على عدم اصطدام أى جسم بملف مواسير المكثف .

3. توفير تيارات هواء طبيعية طافية حولها .

4. عدم تعريضها اللهب مباشراً.

5. التأكد من سلامة التوصيلات الكهربية لمحرك مروحة المكثف .

6. التأكد من عدم وجود تسرب لوسيط التبريد .

7. الحفاظ على الزعانف سليمة حتى نحافظ على المسافات بينهما

 مزايا وعيوب المكثفات المبردة بالهواء

   المزايا:

1. رخيصة الثمن خاصة السعات الصغيرة والمتوسطة .

2. وسيط التكثيف وهو الهواء بدون ثمن كما فى المكثفات التى تبرد بالهواء طبيعيا .

3. صيانتها رخيصة بالمقارنة بالمكثفات المبردة بالماء .

4. لا تحتاج إلى مساحة كبيرة .

5. لا تحتاج إلى توصيلات مواسير مياه أو مضخات ماء كما فى المكثفات المبردة بالماء .

6. لا تحتاج إلى كيماويات للتنظيف بكثرة كما فى المكثفات المبردة بالماء .

العيوب :

1. الضوضاء الناتجة عند استخدام وحدة تكييف أو أكثر خصوصاً فى السعات الكبيرة المبردة بالهواء المندفع بواسطة المراوح .

2. استهلاك عالٍ للطاقة الكهربائية نتيجة إدارة المروحة (إن وجدت ) .

3. تحتاج كمية هواء كبيرة .

4. تحتاج لتحديد مكان وضعها بدقة كبيرة خصوصاً فى الوحدة الكبيرة نظراً لأهمية أخذ اتجاه الريح فى الاعتبار .

------------------------------------------------------------------------------------------------------------------------
